kubernetes(十) Ingress介绍及使用

# Ingress 介绍

在前面课程中已经提到，Service 对集群之外暴露服务的主要方式有两种：NotePort 和 LoadBalancer，但是这两种方式，都有一定的缺点：

  • NodePort 方式的缺点是会占用很多集群机器的端口，那么当集群服务变多的时候，这个缺点就愈发明显
  • LB 方式的缺点是每个 service 需要一个 LB，浪费、麻烦，并且需要 kubernetes 之外设备的支持

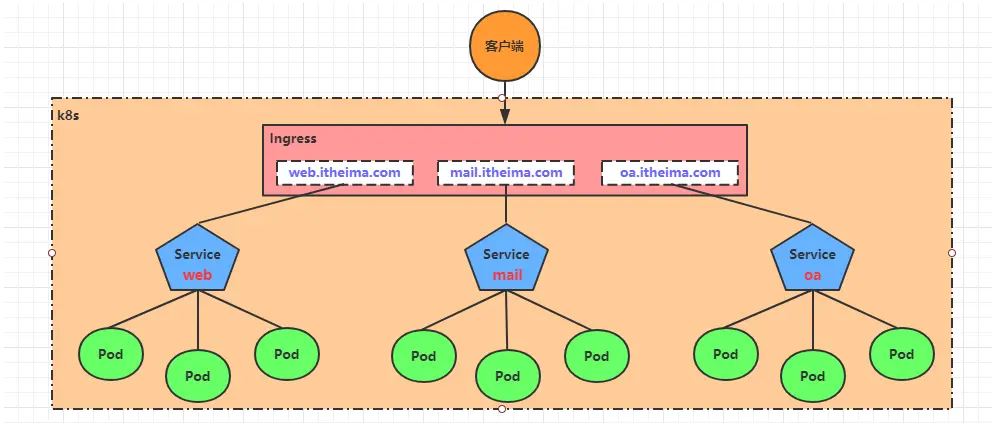

基于这种现状，kubernetes 提供了 Ingress 资源对象，Ingress 只需要一个 NodePort 或者一个 LB 就可以满足暴露多个 Service 的需求。工作机制大致如下图表示：

实际上，Ingress 相当于一个 7 层的负载均衡器，是 kubernetes 对反向代理的一个抽象，它的工作原理类似于 Nginx，可以理解成在 Ingress 里建立诸多映射规则，Ingress Controller 通过监听这些配置规则并转化成 Nginx 的反向代理配置，然后对外部提供服务。在这里有两个核心概念：

  • ingress：kubernetes 中的一个对象，作用是定义请求如何转发到 service 的规则
  • ingress controller：具体实现反向代理及负载均衡的程序，对 ingress 定义的规则进行解析，根据配置的规则来实现请求转发，实现方式有很多，比如 Nginx, Contour, Haproxy 等等

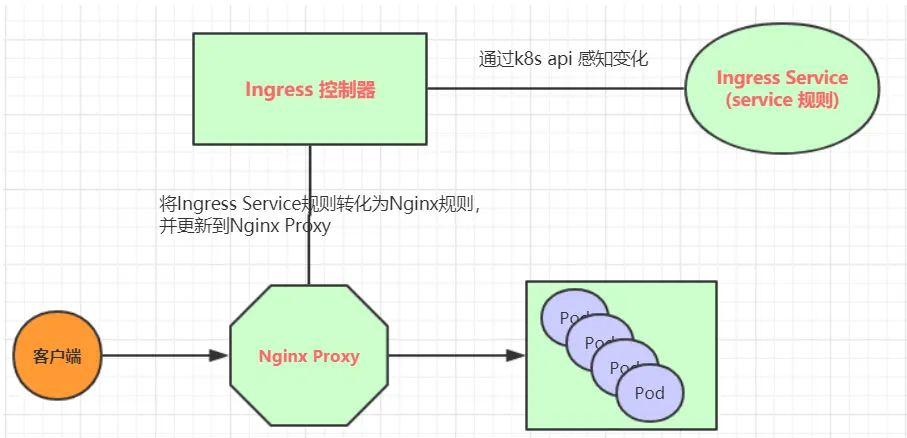

Ingress（以 Nginx 为例）的工作原理如下：

  1. 用户编写 Ingress 规则，说明哪个域名对应 kubernetes 集群中的哪个 Service
  2. Ingress 控制器动态感知 Ingress 服务规则的变化，然后生成一段对应的 Nginx 反向代理配置
  3. Ingress 控制器会将生成的 Nginx 配置写入到一个运行着的 Nginx 服务中，并动态更新
  4. 到此为止，其实真正在工作的就是一个 Nginx 了，内部配置了用户定义的请求转发规则

# Ingress 使用

# 环境准备

搭建 ingress 环境

# 创建文件夹
[root@k8s-master01 ~]# mkdir ingress-controller
[root@k8s-master01 ~]# cd ingress-controller/

# 获取ingress-nginx，本次案例使用的是0.30版本
[root@k8s-master01 ingress-controller]# wget https://raw.githubusercontent.com/kubernetes/ingress-nginx/nginx-0.30.0/deploy/static/mandatory.yaml
[root@k8s-master01 ingress-controller]# wget https://raw.githubusercontent.com/kubernetes/ingress-nginx/nginx-0.30.0/deploy/static/provider/baremetal/service-nodeport.yaml

# 修改mandatory.yaml文件中的仓库
# 修改quay.io/kubernetes-ingress-controller/nginx-ingress-controller:0.30.0
# 为quay-mirror.qiniu.com/kubernetes-ingress-controller/nginx-ingress-controller:0.30.0
# 创建ingress-nginx
[root@k8s-master01 ingress-controller]# kubectl apply -f ./

# 查看ingress-nginx
[root@k8s-master01 ingress-controller]# kubectl get pod -n ingress-nginx
NAME                                           READY   STATUS    RESTARTS   AGE
pod/nginx-ingress-controller-fbf967dd5-4qpbp   1/1     Running   0          12h

# 查看service
[root@k8s-master01 ingress-controller]# kubectl get svc -n ingress-nginx
NAME            TYPE       CLUSTER-IP     EXTERNAL-IP   PORT(S)                      AGE
ingress-nginx   NodePort   10.98.75.163   <none>        80:32240/TCP,443:31335/TCP   11h
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

准备 service 和 pod

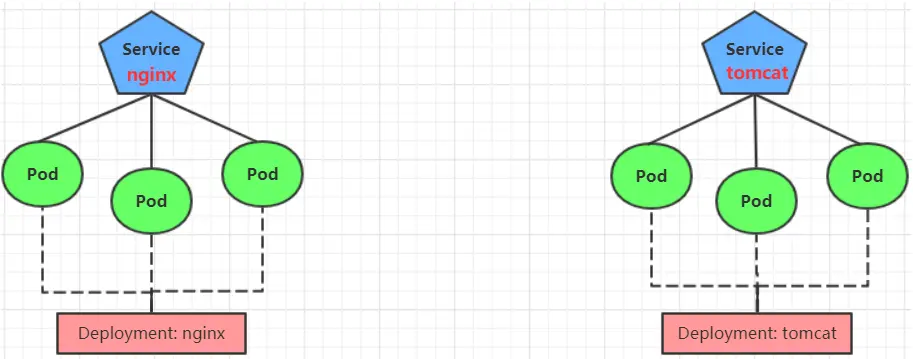

为了后面的实验比较方便，创建如下图所示的模型

创建 tomcat-nginx.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
  namespace: dev
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx-pod
  template:
    metadata:
      labels:
        app: nginx-pod
    spec:
      containers:
      - name: nginx
        image: nginx:1.17.1
        ports:
        - containerPort: 80

---

apiVersion: apps/v1
kind: Deployment
metadata:
  name: tomcat-deployment
  namespace: dev
spec:
  replicas: 3
  selector:
    matchLabels:
      app: tomcat-pod
  template:
    metadata:
      labels:
        app: tomcat-pod
    spec:
      containers:
      - name: tomcat
        image: tomcat:8.5-jre10-slim
        ports:
        - containerPort: 8080

---

apiVersion: v1
kind: Service
metadata:
  name: nginx-service
  namespace: dev
spec:
  selector:
    app: nginx-pod
  clusterIP: None
  type: ClusterIP
  ports:
  - port: 80
    targetPort: 80

---

apiVersion: v1
kind: Service
metadata:
  name: tomcat-service
  namespace: dev
spec:
  selector:
    app: tomcat-pod
  clusterIP: None
  type: ClusterIP
  ports:
  - port: 8080
    targetPort: 8080
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
# 创建
[root@k8s-master01 ~]# kubectl create -f tomcat-nginx.yaml

# 查看
[root@k8s-master01 ~]# kubectl get svc -n dev
NAME             TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)    AGE
nginx-service    ClusterIP   None         <none>        80/TCP     48s
tomcat-service   ClusterIP   None         <none>        8080/TCP   48s
1
2
3
4
5
6
7
8

# Http 代理

创建 ingress-http.yaml

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: ingress-http
  namespace: dev
spec:
  rules:
  - host: nginx.itheima.com
    http:
      paths:
      - path: /
        backend:
          serviceName: nginx-service
          servicePort: 80
  - host: tomcat.itheima.com
    http:
      paths:
      - path: /
        backend:
          serviceName: tomcat-service
          servicePort: 8080
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
# 创建
[root@k8s-master01 ~]# kubectl create -f ingress-http.yaml
ingress.extensions/ingress-http created

# 查看
[root@k8s-master01 ~]# kubectl get ing ingress-http -n dev
NAME           HOSTS                                  ADDRESS   PORTS   AGE
ingress-http   nginx.itheima.com,tomcat.itheima.com             80      22s

# 查看详情
[root@k8s-master01 ~]# kubectl describe ing ingress-http  -n dev
...
Rules:
Host                Path  Backends
----                ----  --------
nginx.itheima.com   / nginx-service:80 (10.244.1.96:80,10.244.1.97:80,10.244.2.112:80)
tomcat.itheima.com  / tomcat-service:8080(10.244.1.94:8080,10.244.1.95:8080,10.244.2.111:8080)
...

# 接下来,在本地电脑上配置host文件,解析上面的两个域名到192.168.109.100(master)上
# 然后,就可以分别访问tomcat.itheima.com:32240  和  nginx.itheima.com:32240 查看效果了
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

# Https 代理

创建证书

# 生成证书
openssl req -x509 -sha256 -nodes -days 365 -newkey rsa:2048 -keyout tls.key -out tls.crt -subj "/C=CN/ST=BJ/L=BJ/O=nginx/CN=itheima.com"

# 创建密钥
kubectl create secret tls tls-secret --key tls.key --cert tls.crt
1
2
3
4
5

创建 ingress-https.yaml

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: ingress-https
  namespace: dev
spec:
  tls:
    - hosts:
      - nginx.itheima.com
      - tomcat.itheima.com
      secretName: tls-secret # 指定秘钥
  rules:
  - host: nginx.itheima.com
    http:
      paths:
      - path: /
        backend:
          serviceName: nginx-service
          servicePort: 80
  - host: tomcat.itheima.com
    http:
      paths:
      - path: /
        backend:
          serviceName: tomcat-service
          servicePort: 8080
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
# 创建
[root@k8s-master01 ~]# kubectl create -f ingress-https.yaml
ingress.extensions/ingress-https created

# 查看
[root@k8s-master01 ~]# kubectl get ing ingress-https -n dev
NAME            HOSTS                                  ADDRESS         PORTS     AGE
ingress-https   nginx.itheima.com,tomcat.itheima.com   10.104.184.38   80, 443   2m42s

# 查看详情
[root@k8s-master01 ~]# kubectl describe ing ingress-https -n dev
...
TLS:
  tls-secret terminates nginx.itheima.com,tomcat.itheima.com
Rules:
Host              Path Backends
----              ---- --------
nginx.itheima.com  /  nginx-service:80 (10.244.1.97:80,10.244.1.98:80,10.244.2.119:80)
tomcat.itheima.com /  tomcat-service:8080(10.244.1.99:8080,10.244.2.117:8080,10.244.2.120:8080)
...

# 下面可以通过浏览器访问https://nginx.itheima.com:31335 和 https://tomcat.itheima.com:31335来查看了
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
