kubernetes(九) Service介绍、类型及使用

# Service 介绍

在 kubernetes 中，pod 是应用程序的载体，我们可以通过 pod 的 ip 来访问应用程序，但是 pod 的 ip 地址不是固定的，这也就意味着不方便直接采用 pod 的 ip 对服务进行访问。

为了解决这个问题，kubernetes 提供了 Service 资源，Service 会对提供同一个服务的多个 pod 进行聚合，并且提供一个统一的入口地址。通过访问 Service 的入口地址就能访问到后面的 pod 服务。

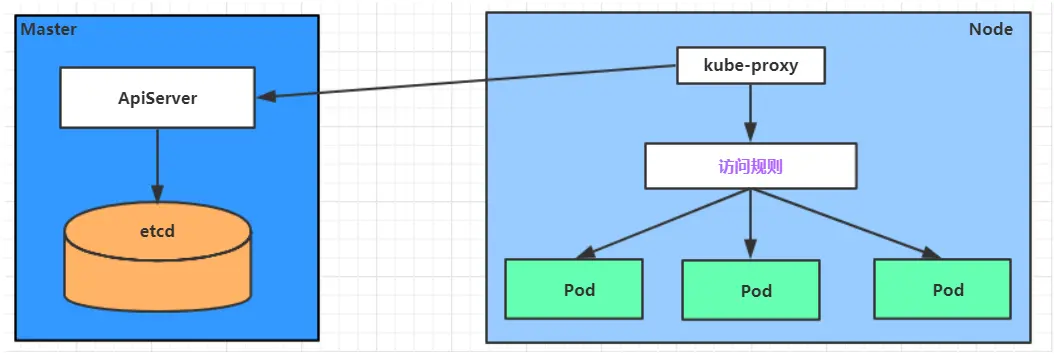

Service 在很多情况下只是一个概念，真正起作用的其实是 kube-proxy 服务进程，每个 Node 节点上都运行着一个 kube-proxy 服务进程。当创建 Service 的时候会通过 api-server 向 etcd 写入创建的 service 的信息，而 kube-proxy 会基于监听的机制发现这种 Service 的变动，然后它会将最新的 Service 信息转换成对应的访问规则。

规则有 iptables，ipvs 等，简单介绍下 ipvs 规则

[root@node1 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  10.97.97.97:80 rr
  -> 10.244.1.39:80               Masq    1      0          0
  -> 10.244.1.40:80               Masq    1      0          0
  -> 10.244.2.33:80               Masq    1      0          0

1
2
3
4
5
6
7
8

10.97.97.97:80 是 service 提供的访问入口，当访问这个入口的时候，可以发现后面有三个 pod 的服务在等待调用，kube-proxy 会基于 rr（轮询）的策略，将请求分发到其中一个 pod 上去，这个规则会同时在集群内的所有节点上都生成，所以在任何一个节点上访问都可以。

kube-proxy 目前支持三种工作模式:

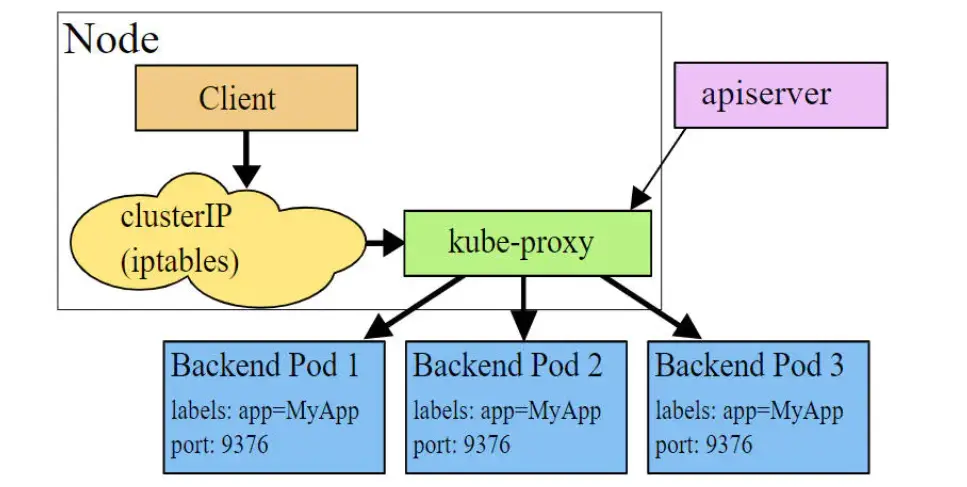

userspace 模式
userspace 模式下，kube-proxy 会为每一个 Service 创建一个监听端口，发向 Cluster IP 的请求被 Iptables 规则重定向到 kube-proxy 监听的端口上，kube-proxy 根据 LB 算法选择一个提供服务的 Pod 并和其建立链接，以将请求转发到 Pod 上。该模式下，kube-proxy 充当了一个四层负责均衡器的角色。由于 kube-proxy 运行在 userspace 中，在进行转发处理时会增加内核和用户空间之间的数据拷贝，虽然比较稳定，但是效率比较低。

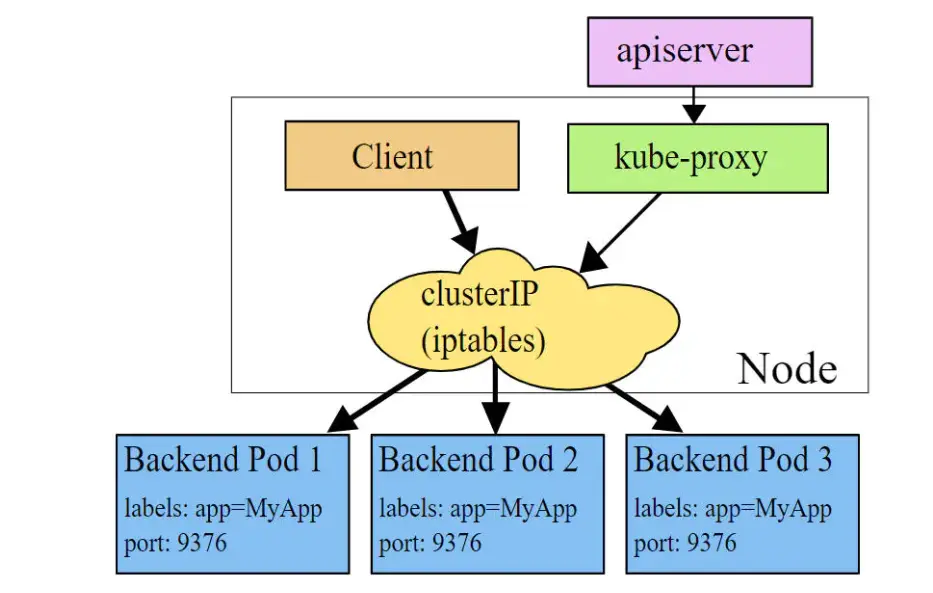

iptables 模式
iptables 模式下，kube-proxy 为 service 后端的每个 Pod 创建对应的 iptables 规则，直接将发向 Cluster IP 的请求重定向到一个 Pod IP。该模式下 kube-proxy 不承担四层负责均衡器的角色，只负责创建 iptables 规则。该模式的优点是较 userspace 模式效率更高，但不能提供灵活的 LB 策略，当后端 Pod 不可用时也无法进行重试。

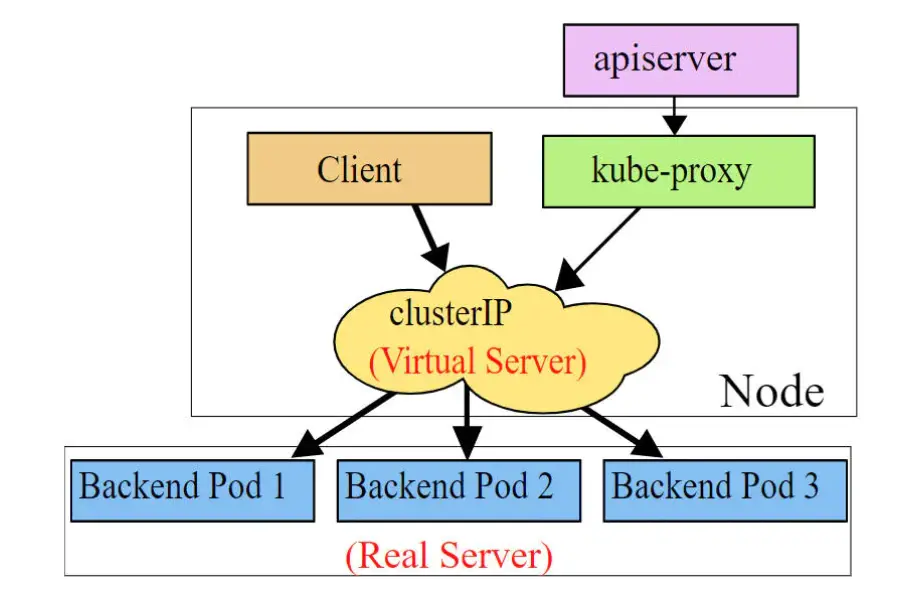

ipvs 模式
ipvs 模式和 iptables 类似，kube-proxy 监控 Pod 的变化并创建相应的 ipvs 规则。ipvs 相对 iptables 转发效率更高。除此以外，ipvs 支持更多的 LB 算法。

此模式必须安装 ipvs 内核模块，否则会降级为 iptables，开启 ipvs

[root@k8s-master01 ~]# kubectl edit cm kube-proxy -n kube-system
# 修改mode: "ipvs"
[root@k8s-master01 ~]# kubectl delete pod -l k8s-app=kube-proxy -n kube-system
[root@node1 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  10.97.97.97:80 rr
  -> 10.244.1.39:80               Masq    1      0          0
  -> 10.244.1.40:80               Masq    1      0          0
  -> 10.244.2.33:80               Masq    1      0          0

1
2
3
4
5
6
7
8
9
10
11

# Service 类型

Service 的资源清单文件：

kind: Service  # 资源类型
apiVersion: v1  # 资源版本
metadata: # 元数据
  name: service # 资源名称
  namespace: dev # 命名空间
spec: # 描述
  selector: # 标签选择器，用于确定当前service代理哪些pod
    app: nginx
  type: # Service类型，指定service的访问方式
  clusterIP:  # 虚拟服务的ip地址
  sessionAffinity: # session亲和性，支持ClientIP、None两个选项，可以把同一个源的请求，发到一个具体的Pod上
  ports: # 端口信息
    - protocol: TCP
      port: 3017  # service端口
      targetPort: 5003 # pod端口
      nodePort: 31122 # 主机端口

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

type：

ClusterIP：默认值，它是 Kubernetes 系统自动分配的虚拟 IP，只能在集群内部访问
NodePort：将 Service 通过指定的 Node 上的端口暴露给外部，通过此方法，就可以在集群外部访问服务
LoadBalancer：使用外接负载均衡器完成到服务的负载分发，注意此模式需要外部云环境支持
ExternalName：把集群外部的服务引入集群内部，直接使用

# Service 使用

# 实验环境准备

在使用 service 之前，首先利用 Deployment 创建出 3 个 pod，注意要为 pod 设置 app=nginx-pod 的标签
创建 deployment.yaml，内容如下：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: pc-deployment
  namespace: dev
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx-pod
  template:
    metadata:
      labels:
        app: nginx-pod
    spec:
      containers:
      - name: nginx
        image: nginx:1.17.1
        ports:
        - containerPort: 80

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

[root@k8s-master01 ~]# kubectl create -f deployment.yaml
deployment.apps/pc-deployment created

# 查看pod详情
[root@k8s-master01 ~]# kubectl get pods -n dev -o wide --show-labels
NAME                             READY   STATUS     IP            NODE     LABELS
pc-deployment-66cb59b984-8p84h   1/1     Running    10.244.1.39   node1    app=nginx-pod
pc-deployment-66cb59b984-vx8vx   1/1     Running    10.244.2.33   node2    app=nginx-pod
pc-deployment-66cb59b984-wnncx   1/1     Running    10.244.1.40   node1    app=nginx-pod

# 为了方便后面的测试，修改下三台nginx的index.html页面（三台修改的IP地址不一致）
# kubectl exec -it pc-deployment-66cb59b984-8p84h -n dev /bin/sh
# echo "10.244.1.39" > /usr/share/nginx/html/index.html

#修改完毕之后，访问测试
[root@k8s-master01 ~]# curl 10.244.1.39
10.244.1.39
[root@k8s-master01 ~]# curl 10.244.2.33
10.244.2.33
[root@k8s-master01 ~]# curl 10.244.1.40
10.244.1.40

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

# ClusterIP 类型的 Service

是集群内部地址，只能通过 Node 集群内部访问，创建 service-clusterip.yaml 文件

apiVersion: v1
kind: Service
metadata:
  name: service-clusterip
  namespace: dev
spec:
  selector:
    app: nginx-pod
  clusterIP: 10.97.97.97 # service的ip地址，如果不写，默认会生成一个
  type: ClusterIP
  ports:
  - port: 80  # Service端口
    targetPort: 80 # pod端口

1
2
3
4
5
6
7
8
9
10
11
12
13

# 创建service
[root@k8s-master01 ~]# kubectl create -f service-clusterip.yaml
service/service-clusterip created

# 查看service
[root@k8s-master01 ~]# kubectl get svc -n dev -o wide
NAME                TYPE        CLUSTER-IP    EXTERNAL-IP   PORT(S)   AGE   SELECTOR
service-clusterip   ClusterIP   10.97.97.97   <none>        80/TCP    13s   app=nginx-pod

# 查看service的详细信息
# 在这里有一个Endpoints列表，里面就是当前service可以负载到的服务入口
[root@k8s-master01 ~]# kubectl describe svc service-clusterip -n dev
Name:              service-clusterip
Namespace:         dev
Labels:            <none>
Annotations:       <none>
Selector:          app=nginx-pod
Type:              ClusterIP
IP:                10.97.97.97
Port:              <unset>  80/TCP
TargetPort:        80/TCP
Endpoints:         10.244.1.39:80,10.244.1.40:80,10.244.2.33:80
Session Affinity:  None
Events:            <none>

# 查看ipvs的映射规则
[root@k8s-master01 ~]# ipvsadm -Ln
TCP  10.97.97.97:80 rr
  -> 10.244.1.39:80               Masq    1      0          0
  -> 10.244.1.40:80               Masq    1      0          0
  -> 10.244.2.33:80               Masq    1      0          0

# 访问10.97.97.97:80观察效果
[root@k8s-master01 ~]# curl 10.97.97.97:80
10.244.2.33

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

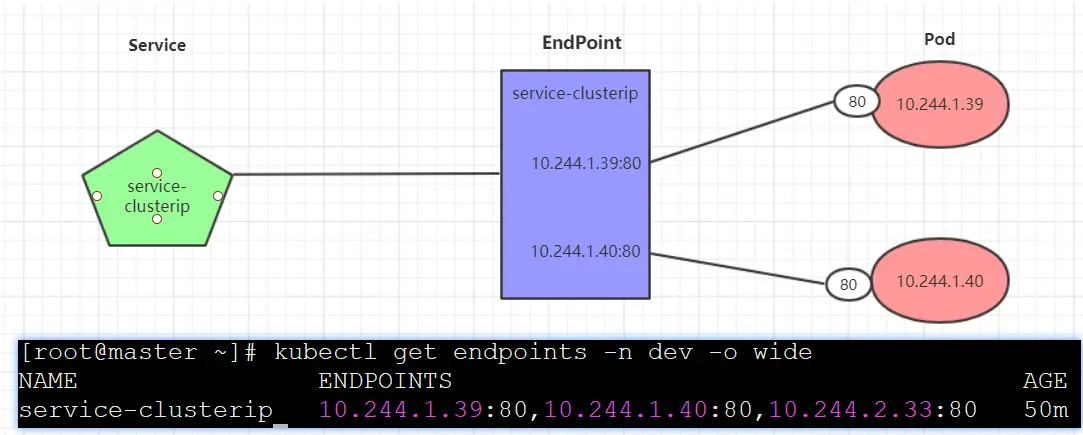

Endpoint

Endpoint 是 kubernetes 中的一个资源对象，存储在 etcd 中，用来记录一个 service 对应的所有 pod 的访问地址，它是根据 service 配置文件中 selector 描述产生的。

一个 Service 由一组 Pod 组成，这些 Pod 通过 Endpoints 暴露出来，Endpoints 是实现实际服务的端点集合。换句话说，service 和 pod 之间的联系是通过 endpoints 实现的。

负载分发策略
对 Service 的访问被分发到了后端的 Pod 上去，目前 kubernetes 提供了两种负载分发策略：

如果不定义，默认使用 kube-proxy 的策略，比如随机、轮询
基于客户端地址的会话保持模式，即来自同一个客户端发起的所有请求都会转发到固定的一个 Pod 上
此模式可以使在 spec 中添加 sessionAffinity:ClientIP 选项

# 查看ipvs的映射规则【rr 轮询】
[root@k8s-master01 ~]# ipvsadm -Ln
TCP  10.97.97.97:80 rr
  -> 10.244.1.39:80               Masq    1      0          0
  -> 10.244.1.40:80               Masq    1      0          0
  -> 10.244.2.33:80               Masq    1      0          0

# 循环访问测试
[root@k8s-master01 ~]# while true;do curl 10.97.97.97:80; sleep 5; done;
10.244.1.40
10.244.1.39
10.244.2.33
10.244.1.40
10.244.1.39
10.244.2.33

# 修改分发策略----sessionAffinity:ClientIP

# 查看ipvs规则【persistent 代表持久】
[root@k8s-master01 ~]# ipvsadm -Ln
TCP  10.97.97.97:80 rr persistent 10800
  -> 10.244.1.39:80               Masq    1      0          0
  -> 10.244.1.40:80               Masq    1      0          0
  -> 10.244.2.33:80               Masq    1      0          0

# 循环访问测试
[root@k8s-master01 ~]# while true;do curl 10.97.97.97; sleep 5; done;
10.244.2.33
10.244.2.33
10.244.2.33

# 删除service
[root@k8s-master01 ~]# kubectl delete -f service-clusterip.yaml
service "service-clusterip" deleted

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

# HeadLiness 类型的 Service

在某些场景中，开发人员可能不想使用 Service 提供的负载均衡功能，而希望自己来控制负载均衡策略，针对这种情况，kubernetes 提供了 HeadLiness Service，这类 Service 不会分配 Cluster IP，如果想要访问 service，只能通过 service 的域名进行查询。

创建 service-headliness.yaml

apiVersion: v1
kind: Service
metadata:
  name: service-headliness
  namespace: dev
spec:
  selector:
    app: nginx-pod
  clusterIP: None # 将clusterIP设置为None，即可创建headliness Service
  type: ClusterIP
  ports:
  - port: 80
    targetPort: 80

1
2
3
4
5
6
7
8
9
10
11
12
13

# 创建service
[root@k8s-master01 ~]# kubectl create -f service-headliness.yaml
service/service-headliness created

# 获取service， 发现CLUSTER-IP未分配
[root@k8s-master01 ~]# kubectl get svc service-headliness -n dev -o wide
NAME                 TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)   AGE   SELECTOR
service-headliness   ClusterIP   None         <none>        80/TCP    11s   app=nginx-pod

# 查看service详情
[root@k8s-master01 ~]# kubectl describe svc service-headliness  -n dev
Name:              service-headliness
Namespace:         dev
Labels:            <none>
Annotations:       <none>
Selector:          app=nginx-pod
Type:              ClusterIP
IP:                None
Port:              <unset>  80/TCP
TargetPort:        80/TCP
Endpoints:         10.244.1.39:80,10.244.1.40:80,10.244.2.33:80
Session Affinity:  None
Events:            <none>

# 查看域名的解析情况
[root@k8s-master01 ~]# kubectl exec -it pc-deployment-66cb59b984-8p84h -n dev /bin/sh
/ # cat /etc/resolv.conf
nameserver 10.96.0.10
search dev.svc.cluster.local svc.cluster.local cluster.local

[root@k8s-master01 ~]# dig @10.96.0.10 service-headliness.dev.svc.cluster.local
service-headliness.dev.svc.cluster.local. 30 IN A 10.244.1.40
service-headliness.dev.svc.cluster.local. 30 IN A 10.244.1.39
service-headliness.dev.svc.cluster.local. 30 IN A 10.244.2.33

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

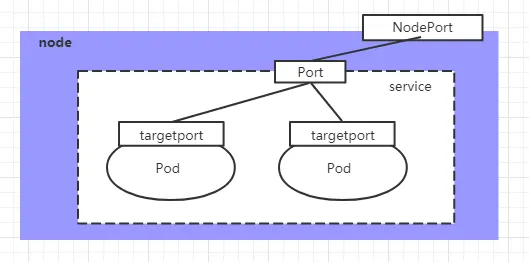

# NodePort 类型的 Service

在之前的样例中，创建的 Service 的 ip 地址只有集群内部才可以访问，如果希望将 Service 暴露给集群外部使用，那么就要使用到另外一种类型的 Service，称为 NodePort 类型。NodePort 的工作原理其实就是将 service 的端口映射到 Node 的一个端口上，然后就可以通过 NodeIp:NodePort 来访问 service 了。

创建 service-nodeport.yaml

apiVersion: v1
kind: Service
metadata:
  name: service-nodeport
  namespace: dev
spec:
  selector:
    app: nginx-pod
  type: NodePort # service类型
  ports:
  - port: 80
    nodePort: 30002 # 指定绑定的node的端口(默认的取值范围是：30000-32767), 如果不指定，会默认分配
    targetPort: 80

1
2
3
4
5
6
7
8
9
10
11
12
13

# 创建service
[root@k8s-master01 ~]# kubectl create -f service-nodeport.yaml
service/service-nodeport created

# 查看service
[root@k8s-master01 ~]# kubectl get svc -n dev -o wide
NAME               TYPE       CLUSTER-IP      EXTERNAL-IP   PORT(S)       SELECTOR
service-nodeport   NodePort   10.105.64.191   <none>        80:30002/TCP  app=nginx-pod

# 接下来可以通过电脑主机的浏览器去访问集群中任意一个nodeip的30002端口，即可访问到pod

1
2
3
4
5
6
7
8
9
10

# LoadBalancer 类型的 Service

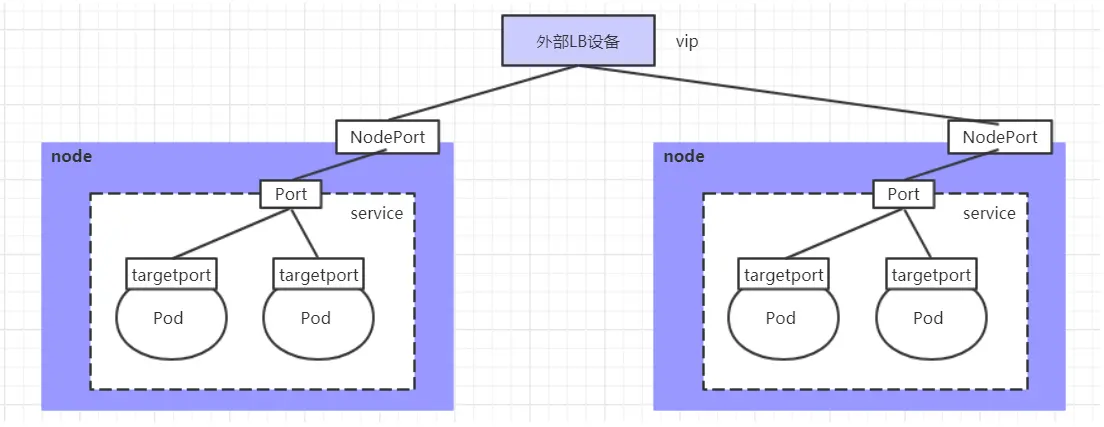

LoadBalancer 和 NodePort 很相似，目的都是向外部暴露一个端口，区别在于 LoadBalancer 会在集群的外部再来做一个负载均衡设备，而这个设备需要外部环境支持的，外部服务发送到这个设备上的请求，会被设备负载之后转发到集群中。

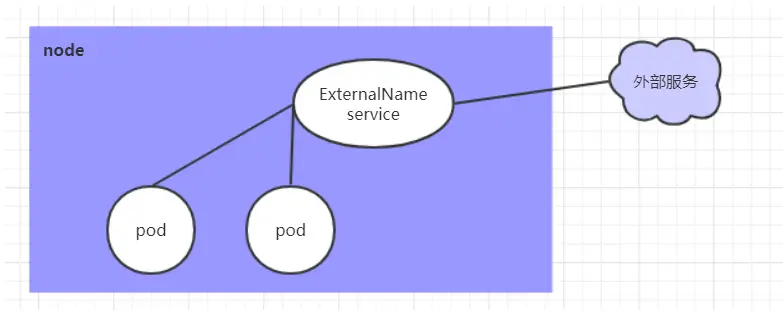

# ExternalName 类型的 Service

ExternalName 类型的 Service 用于引入集群外部的服务，它通过 externalName 属性指定外部一个服务的地址，然后在集群内部访问此 service 就可以访问到外部的服务了。

apiVersion: v1
kind: Service
metadata:
  name: service-externalname
  namespace: dev
spec:
  type: ExternalName # service类型
  externalName: www.baidu.com  #改成ip地址也可以

1
2
3
4
5
6
7
8

# 创建service
[root@k8s-master01 ~]# kubectl  create -f service-externalname.yaml
service/service-externalname created

# 域名解析
[root@k8s-master01 ~]# dig @10.96.0.10 service-externalname.dev.svc.cluster.local
service-externalname.dev.svc.cluster.local. 30 IN CNAME www.baidu.com.
www.baidu.com.          30      IN      CNAME   www.a.shifen.com.
www.a.shifen.com.       30      IN      A       39.156.66.18
www.a.shifen.com.       30      IN      A       39.156.66.14

1
2
3
4
5
6
7
8
9
10
